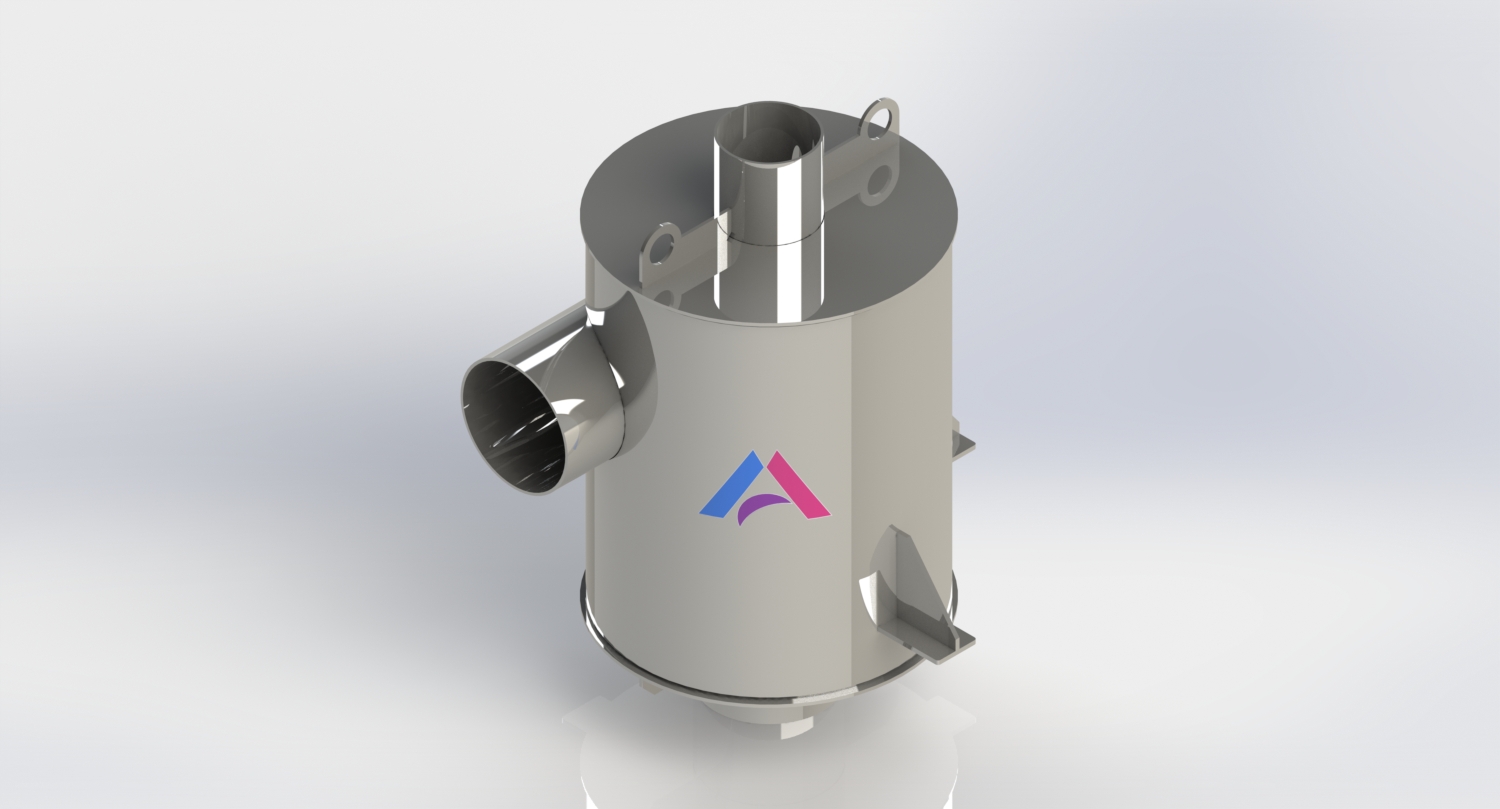

Разделительный стакан (РС-АЛАМАК)
Назначение продувочно-парового насоса (ППН)
Стакан разделительный РС-АЛАМАК – это сосуд, служащий для организованного отделения (сепарации) воды от пара вторичного вскипания. Применяется преимущественно в линии сброса от предохранительного клапана в котловых системах, с температурой воды более 100 ºС. Обеспечивает безопасный сброс перегретой воды.
Принцип действия разделительного стакана
Принцип действия — перегретая вода тангенциально подводится во внутреннюю полость РС, где за счет центробежного сепарационного эффекта при одновременном вскипании, при атмосферном давлении, перегретой воды происходит процесс разделения паровой и жидкой фазы сброса от предохранительного клапана.
Работа разделительного стакана РС

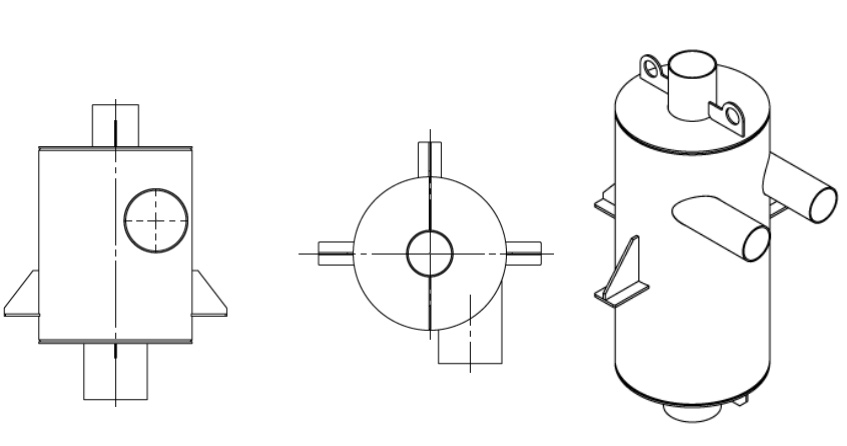

Сброс от предохранительного клапана подается в корпус РС через входной патрубок. Разделительный стакан может работать с несколькими предохранительными клапанами одновременно, при наличии отдельных входных патрубков.
После разделения потоков в РС, выход пара вторичного вскипания осуществляется организованно через патрубок, расположенный в верхней крышке устройства. Выход воды выполняется через патрубок в нижней части РС с подключением с дренажной системе.
Технические характеристики разделительного стакана РС
Наименование параметра | Значение |
Рабочая среда | Вода, пар |
Рабочее давление в РС изб., МПа | атм. |
Максимальное расчетное давление в РС изб., МПа | 0,6 |
Температура воды до РС°С | до 150 |
Температура воды после РС,°С | до 100 |
Диапазон емкостей РС, куб. м | 0,05 – 0,2* |
Срок службы, год | 20 |
Комплект поставки разделительного стакана РС
Состав комплекта поставки разделительного стакана РС может меняться в соответствии с требованиями заказчика.
В комплект поставки входят:
• Разделительный стакан РС.
• Руководство по монтажу и эксплуатации, паспорт.
• Опциональный монтажный комплект (фланцы, монтажная рама и пр.)
• Опциональный монтажный комплект (фланцы, монтажная рама и пр.)
